Описание товара

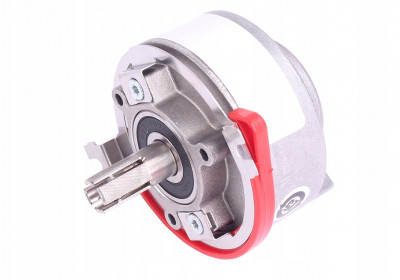

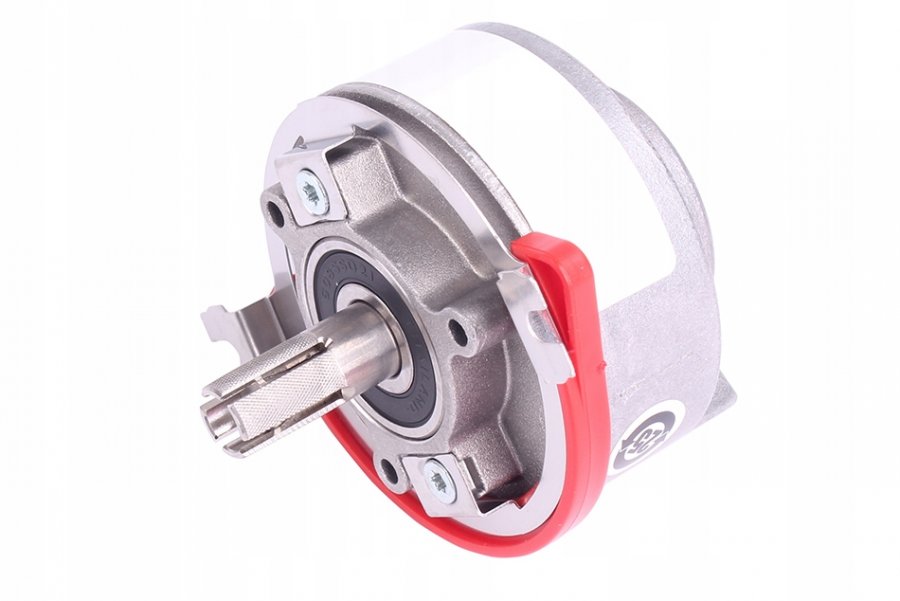

SRM50-HZZ0-S45 — это высокопроизводительный абсолютный многооборотный энкодер из серии SRS/SRM50 компании SICK, предназначенный для обеспечения точной обратной связи по положению и скорости в системах промышленной автоматизации.
Он широко применяется в серводвигателях, станках с ЧПУ и робототехнике, где требуется надежное и высокоточное управление движением.
Ключевые технические характеристики:
-
Тип устройства: Абсолютный многооборотный поворотный энкодер
-
Модель: SRM50-HZZ0-S45
-
Разрешение по обороту: 1024 синус/косинус периода
-
Количество оборотов: 4096
-
Общее разрешение: 32 768 шагов
-
Шаг измерения: 0,3 угл. сек (12-битная интерполяция)
-
Интегральная нелинейность: ±45 угл. сек (тип.)
-
Дифференциальная нелинейность: ±7 угл. сек
Механические параметры:
-
Монтаж: пружинная монтажная пластина (муфта статора)
-
Вес: ≤ 0,2 кг
-
Инерция ротора: 10 г·см²
-
Макс. скорость: ≤ 12 000 об/мин
-
Угловое ускорение: ≤ 200 000 рад/с²
-
Рабочий момент: 0,2 Н·см
-
Пусковой момент: 0,4 Н·см
-
Допустимые смещения вала (статические): радиальное ±0,15 мм / осевое ±0,75 мм
-
Допустимые смещения вала (динамические): радиальное ±0,05 мм / осевое ±0,2 мм
-
Угловое отклонение: статическое ±0,005 мм/мм, динамическое ±0,0025 мм/мм
-
Срок службы подшипника: 3,6 млрд оборотов
Электрические параметры:
-
Питание: 7–12 В DC
-
Потребление: ~80 мА (без нагрузки)
-
Выход: синус/косинус, 1 Vpp
-
Частота сигнала: до 200 кГц
-
Интерфейс: HIPERFACE®
-
Подключение: 8-контактный разъём
Условия эксплуатации:
-
Рабочая температура: –30…+115 °C
-
Хранение: –40…+125 °C
-
Влажность: ≤ 90 % (без конденсации)
-
Ударопрочность: 100 g, 10 мс (EN 60068-2-27)
-
Вибростойкость: 20 g, 10–2000 Гц (EN 60068-2-6)
-
EMC: EN 61000-6-2 / EN 61000-6-3
-
Степень защиты: IP40 (с разъёмом, IEC 60529)
Типичные области применения:
-
Системы обратной связи серводвигателей
-
Станки с ЧПУ
-
Робототехника
-
Контроль положения и скорости лифтов
-
Автоматизированные системы, требующие абсолютного позиционирования с высоким разрешением
