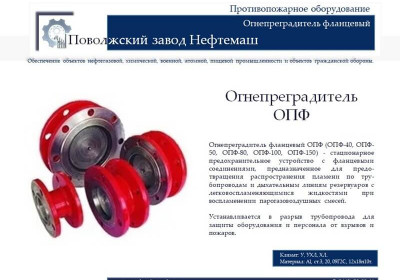

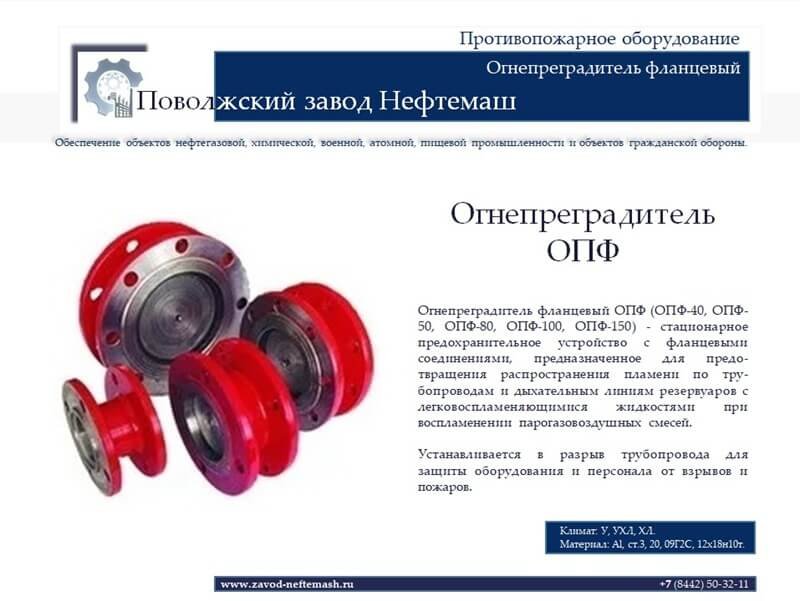

Огнепреградитель фланцевый ОПФ (производятся ОПФ-40, ОПФ-50, ОПФ-80, ОПФ-100, ОПФ-150) — стационарное предохранительное устройство с фланцевыми соединениями, предназначенное для предотвращения распространения пламени по трубопроводам и дыхательным линиям резервуаров с легковоспламеняющимися жидкостями при воспламенении парогазовоздушных смесей. Устанавливается в разрыв трубопровода для защиты оборудования и персонала от взрывов и пожаров.
Конструкция фланцевого огнепреградителя включает следующие элементы:
- Корпус с фланцами для установки в систему.
- Огнепреграждающий элемент (кассета).
- Обойма, фиксирующая кассету.
Кассета представляет собой гофрированную алюминиевую ленту, намотанную на ось. Между гофрами образуются узкие каналы треугольного сечения.
Технические характеристики огнепреградителей ОПФ (диаметр/пропускная способность).
ОПФ-50 / 50 мм/ 25 куб/ч.
ОПФ-80 / 80 мм/ 50 куб/ч.
ОПФ-100 / 1000 мм/ 60 куб/ч.
ОПФ-150 / 150 мм/ 75 куб/ч.
Принцип действия:
- При нормальном режиме парогазовая смесь свободно проходит через ячейки кассеты.
- При воспламенении снаружи фронт пламени движется к резервуару.
- Проходя через узкие каналы кассеты, пламя дробится на микроструйки.
- Большая площадь теплообмена элементов кассеты отводит тепло, температура газов падает ниже температуры самовоспламенения → пламя гаснет.
- Резервуар остаётся защищённым от взрыва.
Области применения ОПФ:
- Резервуарные парки: на дыхательных линиях РВС с бензином, керосином, дизелем и т.д.
- Нефтебазы и АЗС: защита резервуаров и сливо-наливных эстакад.
- НПЗ и химические производства: на аппаратах с горючими парами (спирты, растворители, СУГ и т.д.).
- Морские терминалы: на танкерах и береговых резервуарах (морское исполнение).
- Склады ЛВЖ: на вентиляционных и аварийных линиях.
Если Вам необходима помощь в подборе фланцевого огнепреградителя типа ОПФ, то просим Вас сообщит в коммерческую службу диаметр патрубка вашего резервуара и условия эксплуатации.
