Остановка цеха на сутки стоит дороже, чем вся электрика на объекте. Это понимаешь не сразу — обычно после первого раза, когда линия встала из-за перегретого кабеля, который брали «чтобы сэкономить». Экономят на сечении, на меди, на автоматах — а потом считают убытки от простоя и внепланового ремонта. Разберём, где эта экономия оборачивается против вас и как выбрать кабель с автоматикой так, чтобы объект работал, а не тлел.
Почему дешёвый монтаж — самый дорогой
Электрика на производстве живёт в тяжёлых условиях: постоянная нагрузка, пуски двигателей, вибрация, иногда влага и агрессивная среда. Бытовой подход «взял что было в наличии» тут не работает.
Типичная цепочка аварии выглядит так. Кабель занизили по сечению — он греется. Изоляция от перегрева стареет быстрее нормы. Где-то в лотке или под нагрузкой происходит пробой. Дальше два сценария: либо срабатывает защита и линия встаёт, либо защита подобрана неправильно — и тогда уже пожар. Электротехнические причины — из года в год в числе главных причин пожаров на производстве. И почти всегда за этим стоит одно из двух: либо кабель не по нагрузке, либо автомат не по кабелю.
Как выбрать силовой кабель
Начинается всё с жилы. И первый вопрос — медь или алюминий.
Тут важно не путать нормы. Для жилых, общественных и административных зданий ПУЭ (п. 7.1.34, глава 7.1) прямо требует медь — алюминий там допускается только на питающих линиях от сечения 16 мм². Но производственный объект под эту главу не подпадает: на нём материал жилы выбирают по нагреву и сечению (ПУЭ гл. 1.3) и по экономике, и алюминий формально не запрещён — на длинных магистралях большого сечения он даже оправдан. А вот на распределении по цеху, на подключении станков и щитов берите медный силовой кабель: он держит больший ток на том же сечении, не «течёт» под зажимом и прощает ошибки монтажа, которые алюминий не прощает.
Дальше — марка. Рабочая лошадка российского объекта это ВВГнг(А)-LS по ГОСТ 31996-2012: не распространяет горение при групповой прокладке, даёт пониженное дымовыделение. Для путей эвакуации и людных помещений это не прихоть, а требование. Где нужна подвижность — сварочные посты, времянки, подключение перемещаемого оборудования — идёт КГ, гибкий кабель в резиновой изоляции.
И сечение. Его считают по длительно допустимому току нагрузки из таблиц ПУЭ (глава 1.3), а не «на глаз». Грубый ориентир для меди — порядка 10 А на квадрат, но это именно ориентир: на длинных линиях добавляется потеря напряжения, и сечение приходится поднимать на ступень. Запас в 20-30% по току — не перестраховка, а норма проектирования. Двигатель с частыми пусками, сварка, компрессор — всё это пиковые нагрузки, под которые кабель считают отдельно.
Автоматика и защита: автомат защищает кабель, а не прибор
Это ключевая мысль, которую путают чаще всего. Номинал автоматического выключателя подбирают под кабель, а не под мощность станка. Автомат обязан отключить линию раньше, чем нагреется провод. Поставили автомат на 40 А на кабель, рассчитанный на 27 А, — защита бесполезна, кабель сгорит первым.
Модульные автоматы вроде IEK ВА47-29 (аналоги есть у ABB, Schneider Electric) встают на DIN-рейку 35 мм и имеют характеристики B, C, D. Но у ВА47-29 отключающая способность всего 4,5 кА и потолок 63 А — это уровень групповых цепей и небольшого распределения. На вводах и мощных линиях цеха, где токи короткого замыкания выше, ставят аппараты классом выше: ВА47-100 или автоматы в литом корпусе (MCCB, серии вроде ВА88) с отключающей способностью 6–10 кА и больше. Характеристику под нагрузку выбирают одинаково: D или C для двигателей с пусковыми токами, B–C для чисто активной нагрузки — иначе автомат будет вышибать на каждом пуске.

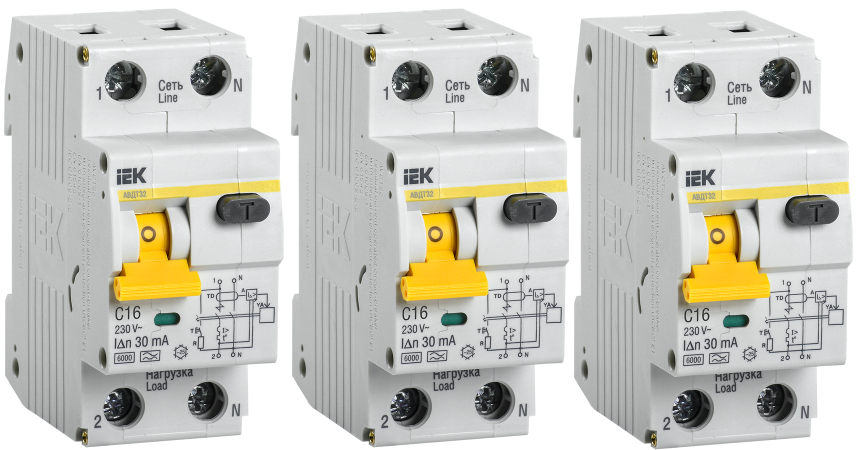

Отдельно — защита от утечки. УЗО спасает человека и предупреждает пожар от тока утечки на землю. Для защиты людей ставят номинал 30 мА, во влажных зонах — 10 мА, а противопожарные УЗО на вводе идут на 100-300 мА. Часто удобнее ставить АВДТ — дифавтомат, в котором автомат и УЗО в одном корпусе. И не забывайте про селективность: номиналы вышестоящих и нижестоящих аппаратов согласуют так, чтобы при аварии вылетал ближайший к месту автомат, а не вводной на весь цех.
Типовые ошибки, за которые платят дважды
- Занижение сечения ради цены. Кабель греется, изоляция стареет, линия встаёт в самый неподходящий момент.
- Алюминий там, где нужна медь. Под зажимом алюминий «течёт», контакт слабеет, точка нагревается — классика оплавленных клемм.
- Автомат не под кабель, а под мощность. Защита превращается в декорацию.
- Один автомат на пол-объекта. Нет селективности — любая мелкая авария гасит всё производство.
- Экономия на УЗО. Пока не ударит током или не задымит — «и так работает».
- Монтаж без запаса. Добавили один станок — и линия, посчитанная впритык, ушла в перегруз.
