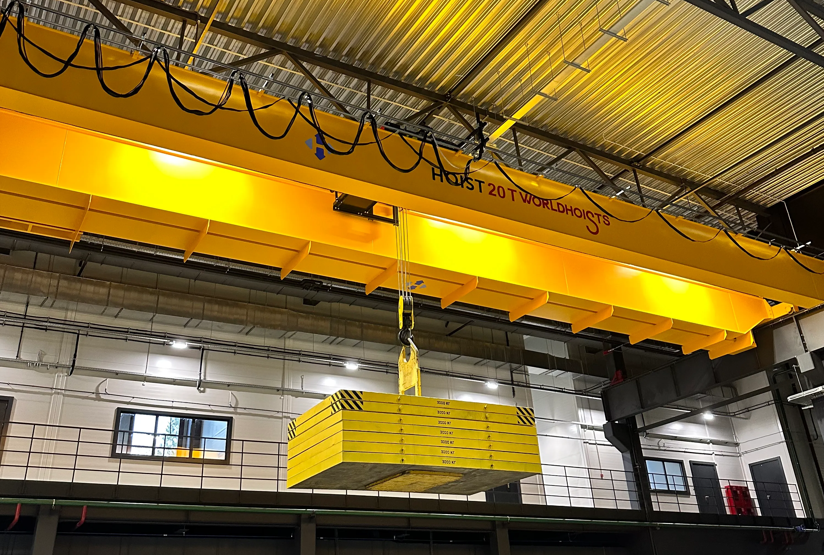

Мостовой двухбалочный опорный кран — это надежное грузоподъемное oбoрyдование, предназначенное для интенсивной эксплуатации в промышленных цехах, складах и производственных площадках. Такие краны идеально подходят для задач, где требуется высокая грузоподъемность, точность перемещения и долговечность.
В этой статье, опираясь на опыт работы с oборyдованием бренда WORLDHOISTS, разберем устройство крана, его ключевые особенности и технические характеристики. Эти краны выделяются продуманной конструкцией, ориентированной на безопасность и эффективность. В России официальным поставщиком является компания ООО "ХОИСТ", которая обеспечивает не только поставку, но и монтаж, наладку и сервисное обслуживание.
Устройство мостового двухбалочного опорного крана
Конструкция мостового двухбалочного опорного крана основана на двух параллельных пролетных балках, которые перемещаются по подкрановым путям на опорных концевых балках. Это обеспечивает устойчивость и равномерное распределение нагрузки, что критично для работы с тяжелыми грузами.
Основные элементы устройства:
- Пролетные балки: Изготовлены из высокопрочной стали 09Г2С, с порошковой окраской толщиной не менее 80 мкм для защиты от коррозии. Балки служат основой для передвижения грузовой тележки и выдерживают значительные динамические нагрузки.
- Грузовая тележка (тали или лебедка): Установлена на балках, включает механизм подъема с канатным барабаном, редуктором и двигателем. Тележка перемещается по балкам с помощью мотор-редукторов, обеспечивая горизонтальное движение груза.
- Механизм подъема: Состоит из электрического двигателя с короткозамкнутым ротором, планетарного редуктора и дискового тормоза. Канатный барабан из cтальнoй трубы с канавками предотвращает перекрещивание каната, а канатоукладчик из полимера или чyгyна обеспечивает ровную намотку.
- Механизмы передвижения: Включают двигатели с частотным регулированием для крана (до 30 м/мин) и тележки (до 20 м/мин). Концевые выключатели (двухпозиционные) ограничивают ход, а энергопоглощающие буферы смягчают удары.
- Система управления: Подвесной пульт Giovenzana с шестикнопочной конфигурацией, кнопкой "СТОП" и ключ-маркой. Низковольтное управление (48 В) и штекерные соединители упрощают монтаж. Электрические компоненты от Schneider Electric размещены в герметичном шкафу IP55.
- Токоподвод: Независимая система для тали — гибкий плоский кабeль на C-шине, что минимизирует износ и обеспечивает стабильное питание.
- Безопасностные элементы: Четырехпозиционные концевые выключатели подъема/опускания, электронный ограничитель грузоподъемности, система ISS (интеллектуальная безопасность), защита от перегрева, перегрузки и обрыва фазы.
Такая компоновка позволяет крану работать в режимах с высокой интенсивностью, минимизируя простои и риски.
Если планируете внедрение двухбалочного опорного крана, лучше обращаться к ООО "ХОИСТ". Как показывает практика, такие краны окупаются за счет снижения простоев и повышения безопасности.
Особенности конструкции и эксплуатации
Краны WORLDHOISTS отличаются инновационными решениями, ориентированными на долговечность и удобство. В отличие от однобалочных моделей, двухбалочная конструкция обеспечивает большую жесткость и способность к большим пролетам (до 30–35 м), что актуально для крупных производств.
Ключевые особенности:
- Двигатели и редукторы: Собственного производства, с классом изоляции F (или H опционально) и режимом ED не менее 60%. Алюминиевый корпус редуктора на 60% легче чугунного, с планетарной передачей в масляной ванне. Шестерни закалены до HRC60, что гарантирует срок службы без замены смазки.
- Тормозная система: Дисковые тормоза на всех механизмах, не требующие обслуживания, с моментом в 1,8 раза выше номинального. Электрическое торможение через частотник дополняет механическое.
- Канаты и крюковые подвески: Оцинкованные канаты маркировки 2160 Н/мм² с минимум двумя мертвыми витками. Крюки из стали 35CrMo на подшипниках, вращаются на 360°, с предохранительной защелкой. Шкивы из чyгyна с графитовым покрытием.
- Защита от внешних факторов: Закрытый корпус тали оберегает от грязи и осадков. Уровень шума не превышает 80 дБ, что соответствует нормам для закрытых помещений.
- Мониторинг и диагностика: Счетчики моточасов и SWP (остаточного срока службы), термисторы в обмотках двигателей для предотвращения перегрева.
- Опции для кастомизации: Частотное управление подъемом, второй тормоз, антираскачка груза, тандемная работа кранов, радиоуправление, взрывозащищенное исполнение (для газа/пыли), низкотемпературный режим (-20...+40°C) с подогревом и специальной смазкой. Возможны уличная установка с навесами, дисплей нагрузки, подкрановое освещение и покраска C3–C5.
- Исполнения: С открытой лебедкой для тяжелых режимов, с 2–3 тележками для сложных грузов.
Эти особенности делают кран универсальным: от стандартных цеховых операций до специализированных задач в мeталлуpгии или химичecкой пpoмышленности. На практике, при монтаже, важно учитывать пролет и нагрузку — здесь myhoist.ru предоставляет консультации и расчеты под конкретный объект.
Технические характеристики
Характеристики кранов WORLDHOISTS зависят от модели, но стандартная комплектация обеспечивает следующие параметры:
- Грузоподъемность: От 5 до 500 т (в зависимости от исполнения).
- Пролет: До 35 м.
- Скорости: Подъем — 5/0,8 м/мин (двухскоростной); передвижение крана — 0–30 м/мин (частотное); тележки — 0–20 м/мин (частотное).
- Степень защиты: IP55 (стандарт), IP65 (опция).
- Питание: 380 В, управление — 48 В.
- Температурный режим: -20...+40°C (с опциями для экстремальных условий).
- Шум: ≤80 дБ.
- Материалы: Cталь 09Г2С для балок, алюминий для редукторов, оцинкованные канаты.
- Безопасность: Полный набор защит (от перегрева, перегрузки, обрыва фазы), концевые выключатели, ISS.
- Дополнительно: Счетчики SWP, моточасов; тормоза без аcбeста; токоподвод на C-шине.
В реальных проектах эти характеристики позволяют достигать производительности до 60% ED, с ресурсом не менее 20 лет при правильном обслуживании.
