Сгорел за минуту: почему преобразователь частоты со склада может выйти из строя при первом пуске
Главная проблема длительного бездействия не в механическом старении, а в деградации электролитических конденсаторов звена постоянного тока. Неправильное хранение может привести к выходу устройства из строя при первом же включении из-за короткого замыкания или взрыва конденсаторов.
В этой статье на основании многолетнего опыта технические специалисты АйДи-Электро рассматривают два ключевых аспекта: условия окружающей среды и процедуру формовки (тренировки) конденсаторов, а также дают практические рекомендации похранению преобразователей частоты на примере Sinvel.
Температурный режим и условия хранения
Условия хранения напрямую влияют на скорость старения компонентов и степень увлажнения конденсаторов. Требования указываются в руководствах по эксплуатации.
Температура: например, для преобразователей Sinvel SID100/300/600 - диапазон хранения: от -40°C до +70°C, что значительно шире большинства моделей на рынке и позволит доставить ПЧ на любой объект даже с экстремальными климатическими условиями.
Оптимальный диапазон: от +5°C до +30°C. Крайне важно избегать отрицательных температур, если оборудование не было предварительно адаптировано (акклиматизировано) перед вводом в работу.
Влажность: относительная влажность должна составлять от 5% до 95% (без конденсации влаги).
Ключевое требование — отсутствие конденсата. Резкие суточные перепады температуры приводят к образованию влаги внутри корпуса, что вызывает коррозию печатных плат и снижение сопротивления изоляции.
Защита ПЧ от внешних факторов:
Пыль и загрязнения: хранить ПЧ следует только в заводской упаковке или в пылезащитном чехле. Токопроводящая пыль (металлическая, графитовая), осевшая на платы, может вызвать замыкание при подаче питания.
Вибрация: длительная вибрация может вызвать нарушение паяных соединений. Место хранения должно быть исключено из зоны работы виброплощадок, прессов или интенсивного транспортного движения.
Химическая среда: недопустимо хранение в зонах с агрессивными газами (сероводород, хлор, кислотные испарения), которые разрушают металлические контакты и дорожки.
Если оборудование хранилось при отрицательных температурах, перед распаковкой и подключением его необходимо выдержать в упаковке в нормальных климатических условиях (от +5 до +25°C) в течение минимум 12–24 часов. Это необходимо для испарения конденсата, образовавшегося внутри корпуса.
Что такое “формовка” конденсаторов и зачем она нужна
Наиболее уязвимый элемент ПЧ — алюминиевые электролитические конденсаторы. В рабочем состоянии на их обкладках формируется тонкий диэлектрический слой оксида алюминия Al₂O₃. При длительном простое без напряжения этот слой начинает деградировать под действием химических процессов в электролите. Если на «старый» конденсатор сразу подать полное номинальное напряжение, ток утечки резко возрастает, что приводит к перегреву, внутреннему замыканию, срабатыванию защиты или взрыву вентиляционного клапана. Формовка позволяет “мягко” вернуть свойства конденсаторам после длительного хранения.
Для преобразователей частоты Sinvel регламентируются следующие сроки:
- До 1 года — формовка не требуется. Можно включать и сразу начинать работу;
- От 1 до 2 лет — требуется подача питания на 1 час перед началом работы;
- От 2 лет и более — требуется процедура формовки для восстановления оксидного слоя конденсаторов звена DC.
Методика формовки через ЛАТР
Для процедуры требуется лабораторный автотрансформатор (ЛАТР) с возможностью плавной регулировки от 0 до 1,1 Uном, амперметр и вольтметр для контроля.
Алгоритм формовки ПЧ с помощью ЛАТР:
- Снять клеммные крышки;

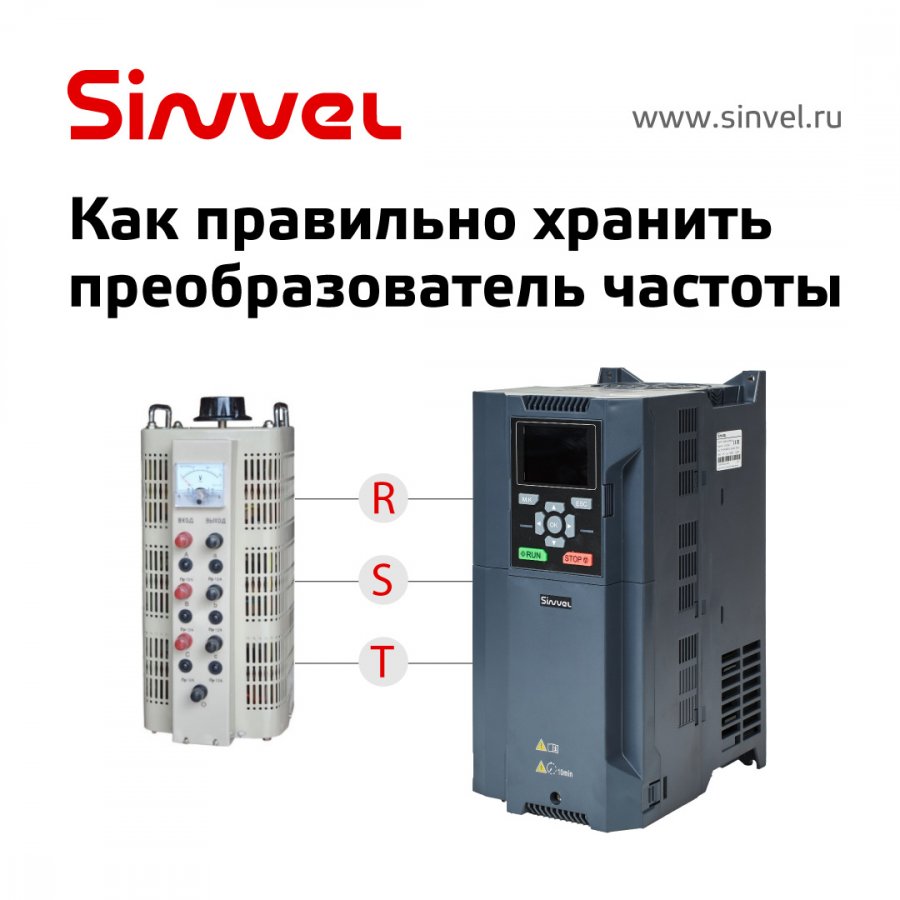

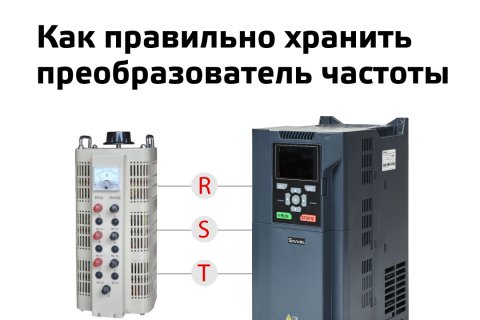

- Подключить ЛАТР к входным клеммам ПЧ – R, S, T;
- Начинать подачу напряжения с минимального значения, примерно 10–15% от номинального;
- Постепенно повышать напряжение, контролируя ток. Ток не должен превышать ток холостого хода;
- Каждые 10–20 минут повышать напряжение на 10–15% от номинала.
После достижения 100% напряжения ПЧ должен проработать в режиме ожидания (не запуская двигатель) не менее 1–2 часов.
Важно: Если во время формовки наблюдается резкий скачок тока, нагрев корпуса, свист или запах электролита, процедуру необходимо немедленно прекратить. Дальнейшая эксплуатация такого ПЧ требует замены конденсаторной сборки. В преобразователях Sinvel применяются конденсаторы с увеличенным ресурсом и температурным режимом, но даже они требуют бережного обращения при длительном бездействии.
Практические советы по хранению и вводу в эксплуатацию частотного преобразователя
Чтобы минимизировать риски и трудозатраты при хранении оборудования, следуйте этим рекомендациям:
1. Плановая ротация запасов (FIFO)
Используйте принцип «первым пришел — первым вышел» (First In, First Out). Если оборудование хранится более 2 лет без включения, оно автоматически переходит в категорию повышенного риска.
2. Периодический «прогрев»
Если ПЧ смонтирован в шкафу, но эксплуатируется нерегулярно (сезонное оборудование), рекомендуется раз в 6 месяцев включать питание ПЧ на 4–6 часов без нагрузки. Этого достаточно для поддержания оксидного слоя конденсаторов в нормальном состоянии и удаления влаги за счет внутреннего тепловыделения и вентиляции.
3. Хранение в вертикальном положении
Крупногабаритные ПЧ с электролитическими конденсаторами нужно хранить в том же положении, в котором они монтируются (обычно вертикально). Длительное хранение «на боку» или «вверх ногами» может привести к подсыханию электролита в верхней части конденсаторов.
4. Защита от статического электричества
При распаковке и осмотре оборудования, хранившегося длительное время в полиэтилене, возможно накопление статического заряда. Перед прикосновением к плате управления необходимо использовать заземленный браслет или снять статический заряд прикосновением к заземленному корпусу.
5. Документирование
Обязательно ведите журнал хранения, в котором фиксируется дата поступления ПЧ на склад и дата последнего включения.
Хранение преобразователя частоты — это не просто размещение его на стеллаже, а комплекс технических мероприятий, направленных на сохранение его ресурса. Главные угрозы — это влага, перепады температур и длительное отсутствие напряжения на обкладках конденсаторов.
Соблюдение рекомендованных режимов хранения и своевременное проведение процедуры формовки позволяют избежать аварийного выхода ПЧ из строя при вводе в эксплуатацию. Выбирая преобразователи Sinvel, вы получаете не только надёжные компоненты, но и профессиональную техническую поддержку и консультации.
Следуйте инструкции — и ваш привод прослужит весь заявленный срок без аварийных отказов.
