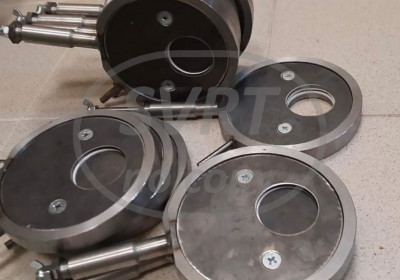

Регулируемые дроссельные и лимитные шайбы

Цена: 20000.00 руб.

Регулируемые дроссельные и лимитные шайбы для точной гидравлической настройки систем

Регулирующие дроссельные шайбы представляют собой специальные монтажные элементы, предназначенные для точной настройки гидравлического и термического режимов в тепловых сетях и технологических трубопроводах. Их основная функция — создание расчетного местного сопротивления для ограничения расхода транспортируемой среды (воды, пара, газа) или формирования требуемого перепада давления между участками системы. Установка шайб между парой фланцев (по ГОСТ 12821-80) позволяет эффективно выравнивать нагрузки между параллельными ветками, оптимизируя работу всей сети и предотвращая перерасход энергоносителей.

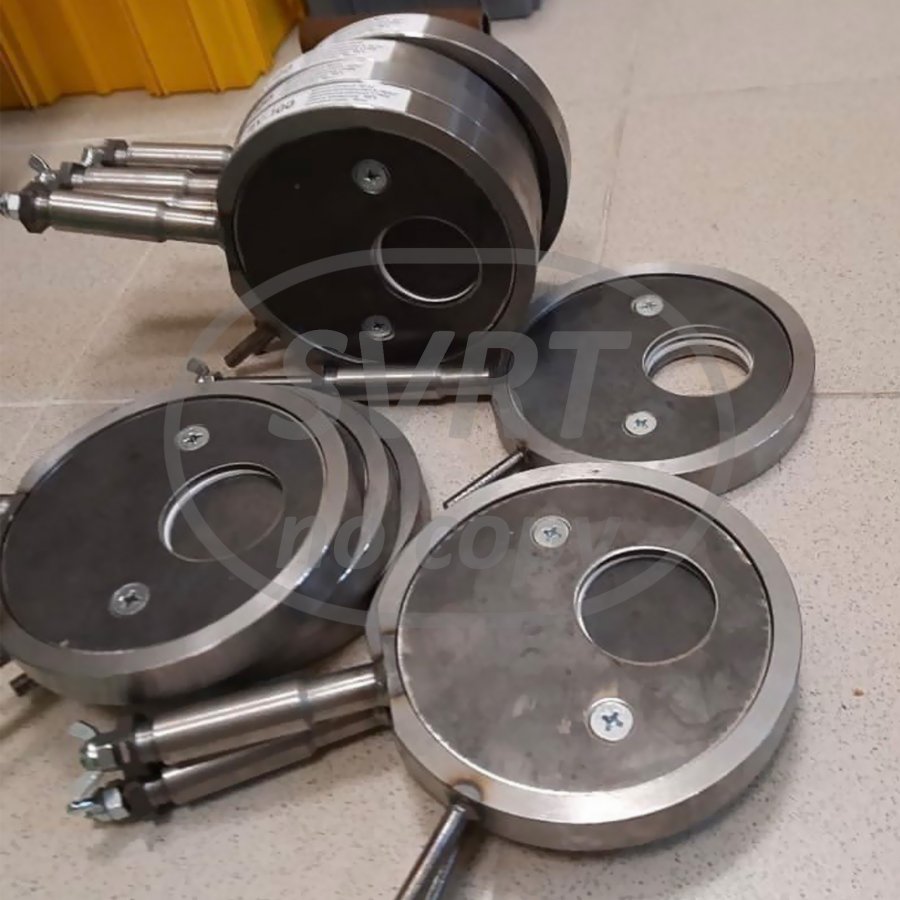

В отличие от обычной дроссельной шайбы (фиксированного диска с отверстием), которая требует точного предварительного расчета и замены для корректировки режима, современное решение предлагает гораздо большую гибкость. Регулируемые дроссельные шайбы оснащены механизмом плавного изменения проходного сечения при помощи регулировочных винтов. Это позволяет оперативно и с высокой точностью настроить поток непосредственно на действующем трубопроводе. Такая конструкция исключает необходимость подбора и хранения набора сменных дисков, а также остановки системы для их монтажа. Одной регулируемой шайбой можно гибко подобрать оптимальный гидравлический режим в широком диапазоне, вплоть до полного перекрытия потока, что делает это решение универсальным и экономичным инструментом для оптимизации систем отопления и технологических процессов на средних и крупных промышленных предприятиях.

Производство «Сварат» специализируется на изготовлении шайб с механизмом регулирования для условных проходов от Ду 25 до Ду 426 мм, рассчитанных на рабочее давление до Ру 6,3 МПа (63 кгс/см²). Изготовление осуществляется как по распространенным отраслевым стандартам и типовым чертежам, так и в строгом соответствии с индивидуальными требованиями и документацией заказчика.

Мы производим:

● Дроссельные шайбы по чертежам ННПЗ-0001-5008-ТМ8.И1 для условных давлений Ру 1,6; 4,0; 6,3 МПа, устанавливаемые между фланцами на трубопроводах Ду 15–350 мм.

● Дроссельные шайбы по чертежу МТО-94-1 на Ру 16 кгс/см² для температур до 200°С и проходами Ду 15–300 мм.

● Шайбы по чертежам ТМ-06-ДТР и ТМ-06-ДТА.

● Лимитные шайбы для систем обогрева трубопроводов по чертежу НТ-100-87 (Ду 15–150 мм).

● Изделия по любым предоставленным опросным листам, эскизам или чертежам, включая спецификации типа В9-501.00.000.

Каждое изделие проходит контроль на соответствие заданным параметрам, что гарантирует его надежную и долговечную работу в составе ответственных трубопроводных систем.
